一、应用及特点：
本产品主要应用于视频监控系统，串联连接在电源线、视频信号和控制信号输入线与系统设备之间，用以保护设备不受由于感应雷击而产生的过电压、浪涌电流、以及系统内部的过电压、浪涌电流对设备的损坏。本产品将电源、视频信号及控制信号组合设计，具有结构合理、安装快捷方便、无需维护等特点。
二、防护原理
本产品的电源线防护电路采用压敏和气体放电管相结合的防雷电路，利用防护器件（气体放电管、压敏电阻、瞬态二极管等）对电压的非线性特性，将其组合应用。信号防护电路采用组合式多级（两级或两级以上）防护电路，第一级采用开关型防护器件（气体放电管GDT），结合级间采用的能承受浪涌冲击的隔离电阻元件的作用，能充分的将大部分浪涌脉冲电流泄放入地；第二级采用限压型防护器件（响应时间极快的瞬态二极管TVSS），有效的钳制输出端的电压，保证设备能安全正常的工作。

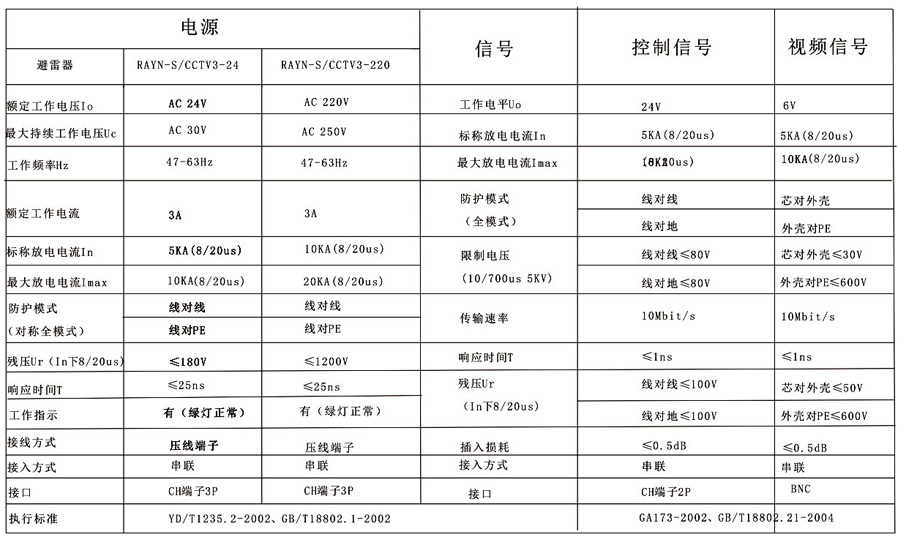

三、技术参数
RAYN-S/CCTV3-24 RAYN-S/CCTV3-220
